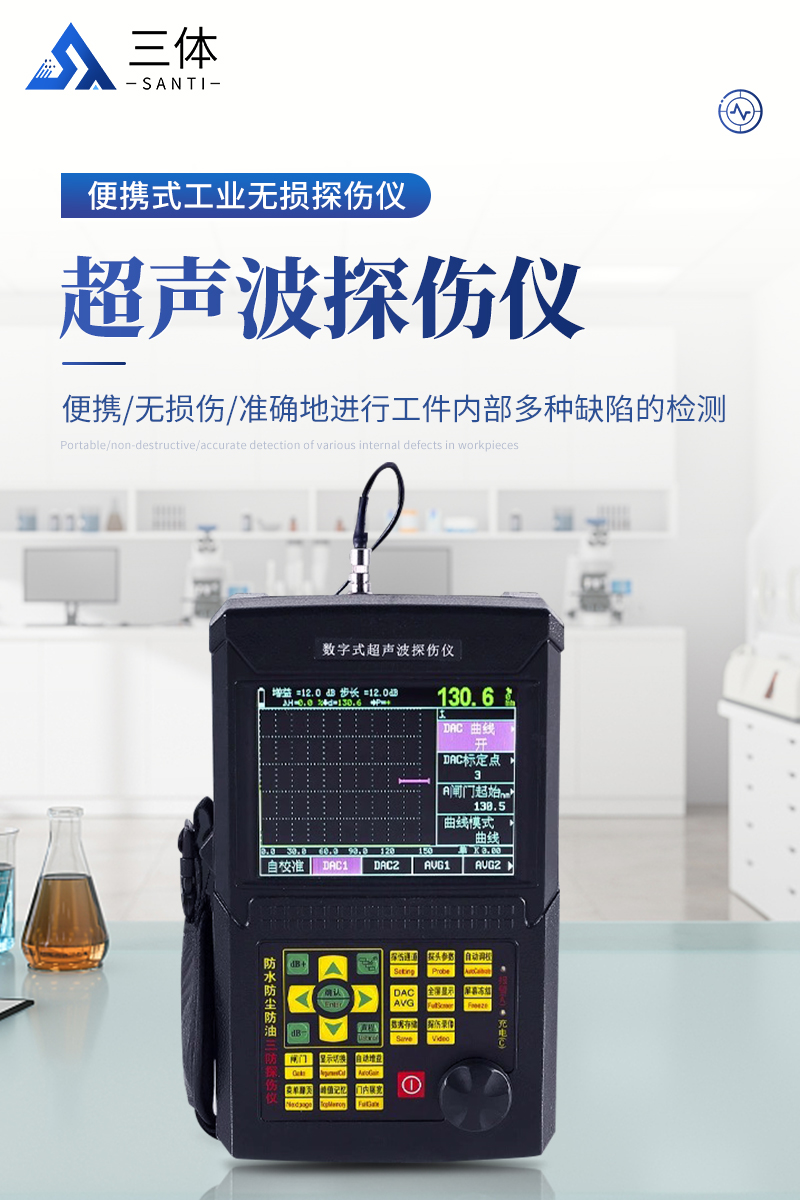

超聲波探傷儀是一種便攜式工業無損探傷儀，它能夠便攜、無損傷、準確地進行工件內部多種缺陷（裂紋、疏松、氣孔、夾雜等）的檢測、定位、評估和診斷。既可以用于實驗室，又可以用于工程現場。應用在鍋爐、壓力容器、航天、電力、石油、化工、海洋石油、管道、船舶制造、汽車、機械制造、冶金、金屬加工、鋼結構、鐵路交通、核能電力、高校等行業。
主要功能
● 利用標準試塊自動生成DAC、AVG曲線，取樣點不受限制，并可進行補償與修正
● 自動顯示回波相關參數（深度D、水平P、距離S、波幅H）
● 自由切換三種標尺（深度D、水平P、距離S）

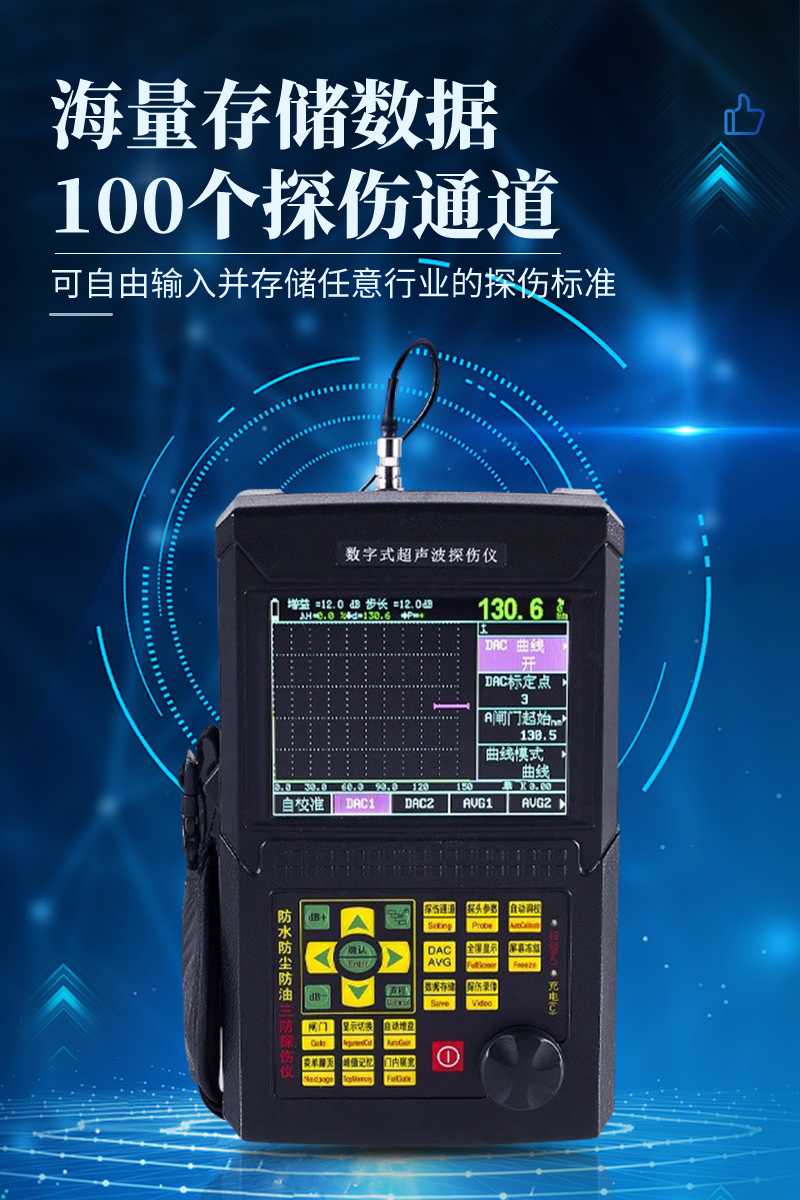

● 100個探傷通道，可自由輸入并存儲任意行業的探傷標準（可擴展）；
● 可存儲300幅A形圖形、參數（可根據用戶需求擴展）；
● 自動計算缺陷當量φ值，峰值記憶功能；
● 兩種探測方式：峰值、邊沿；
● 三種探頭方式：單晶、雙晶、穿透；

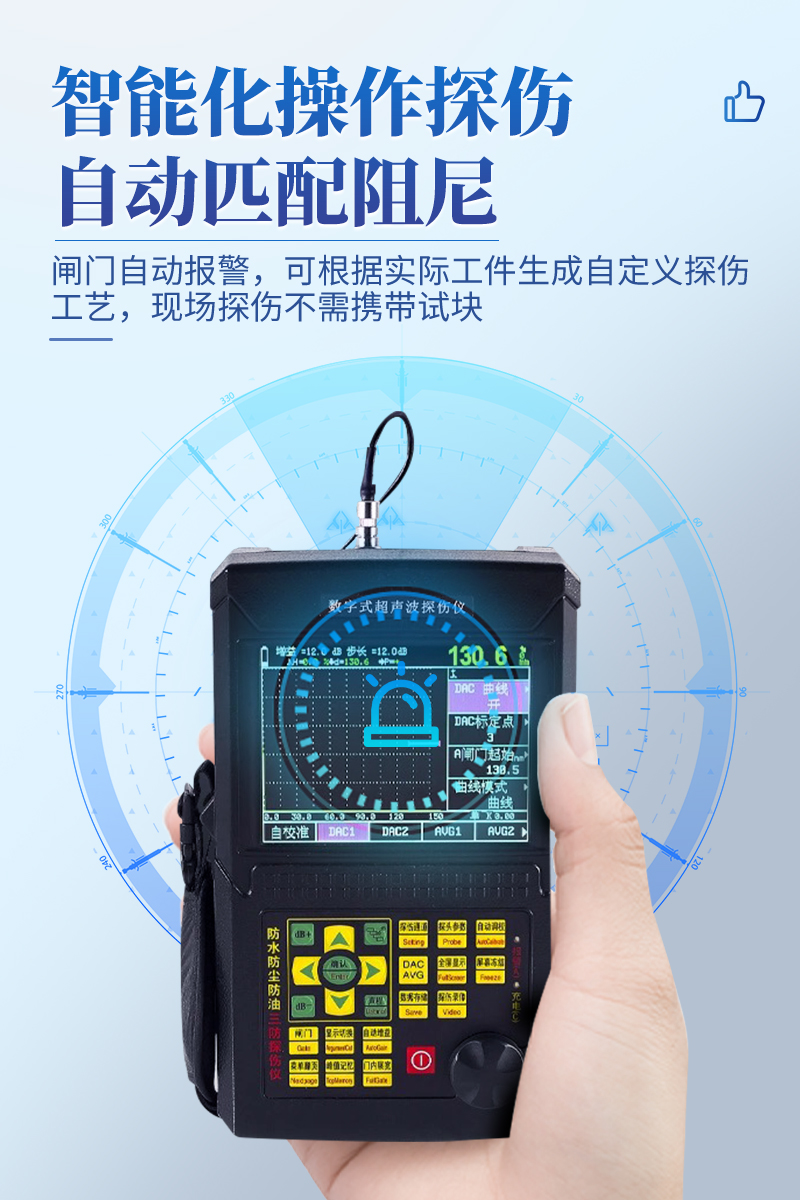

● 自動匹配阻尼，智能化操作探傷，閘門自動報警；
● 可根據實際工件生成自定義探傷工藝，現場探傷不需攜帶試塊。
產品特點
● 鋰電池供電，工作時間8小時；
● 堅固耐用，防水防塵，抗干擾能力好；

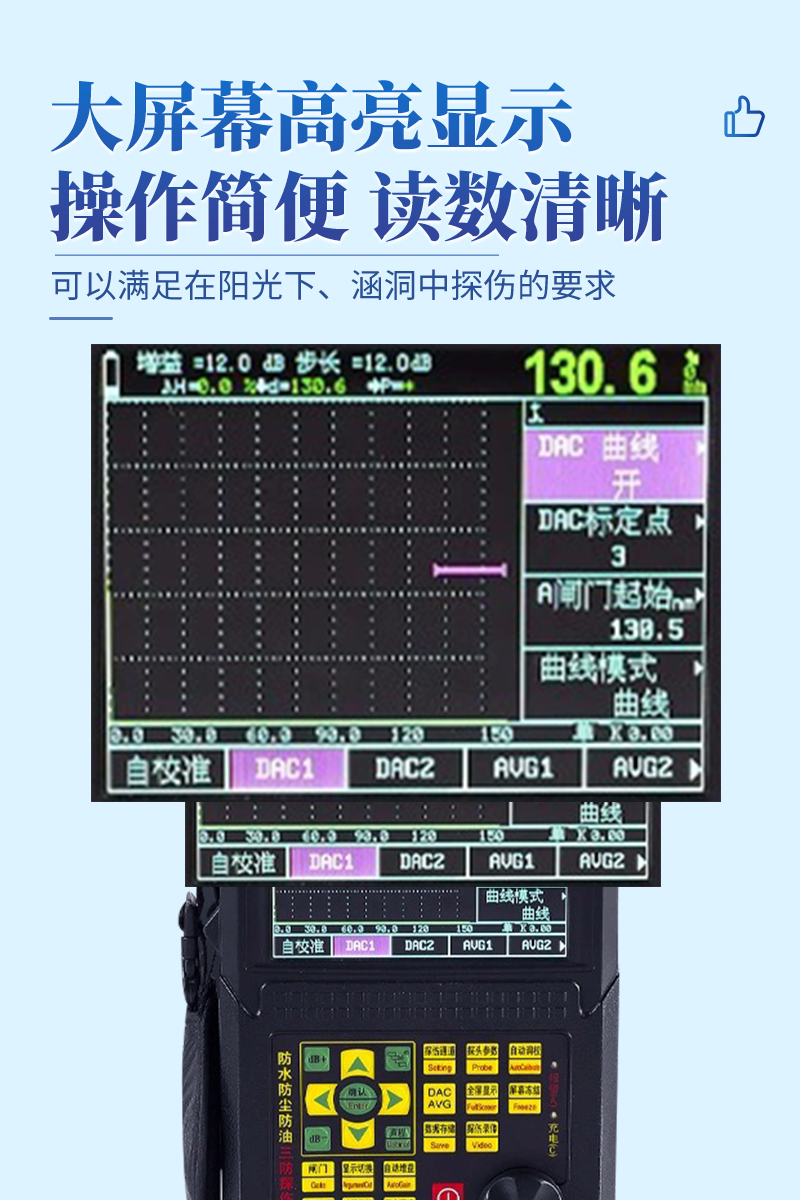

● 大屏幕高亮顯示，可以適合在陽光下、涵洞中探傷的要求；
● 閘 門： 進波門、失波門；
● 單閘門讀數、雙閘門讀數；
● 內置USB接口，插入SD卡，可探傷過程錄像；
● 報 警： 蜂鳴報警，LED 燈報警；
● 具有防水、防油、防塵三防功能，使用壽命延長，是常規探傷儀使用壽命的幾倍。

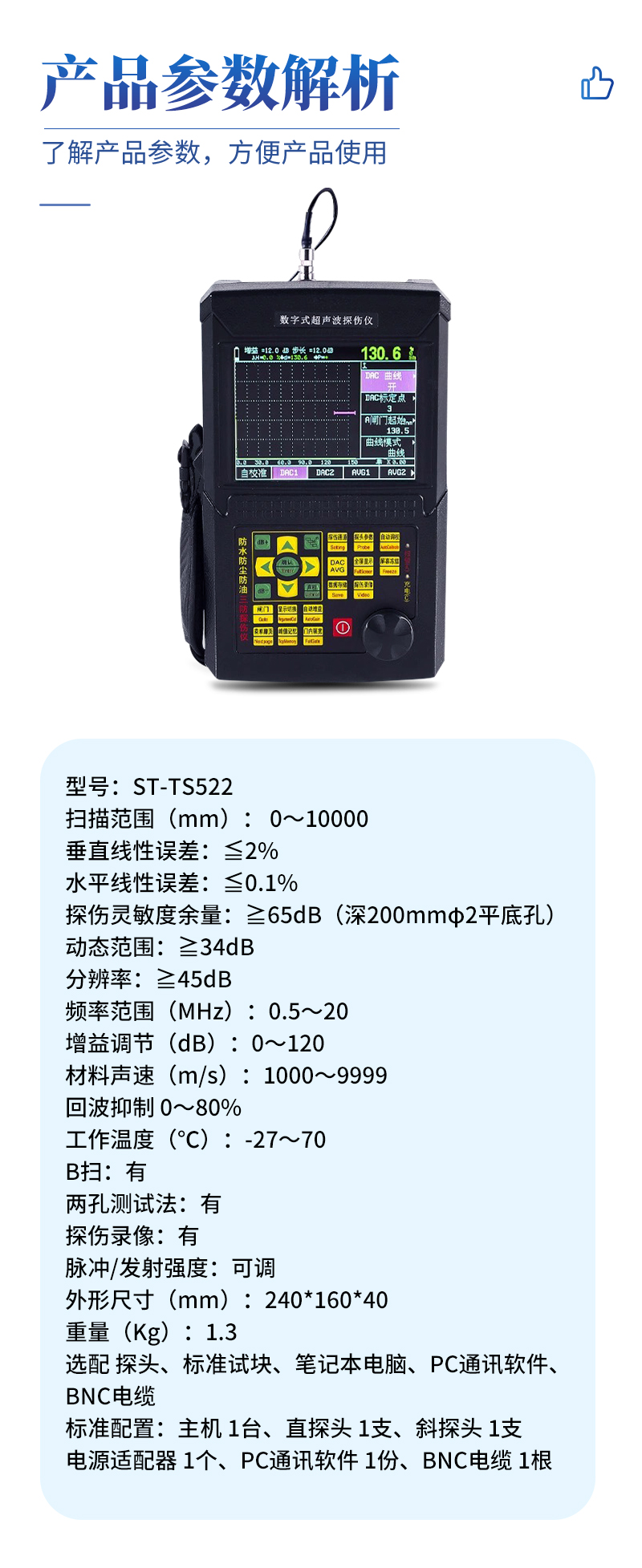

超聲波探傷儀技術參數
項目 | 技術數據 |
掃描范圍（mm） | 0～10000 |
垂直線性誤差 | ≦2% |
水平線性誤差 | ≦0.1% |
探傷靈敏度余量 | ≧65dB（深200mmφ2平底孔） |
動態范圍 | ≧34dB |
分辨率 | ≧45dB |
頻率范圍（MHz） | 0.5～20 |
增益調節（dB） | 0～120 |
材料聲速（m/s） | 1000～9999 |
回波抑制 | 0～80% |
工作溫度（℃） | -27～70 |
B掃 | 有 |
兩孔測試法 | 有 |
探傷錄像 | 有 |
脈沖/發射強度 | 可調 |
外形尺寸（mm） | 240*160*40 |
重量（Kg） | 1.3 |
選配 | 探頭、標準試塊、筆記本電腦、PC通訊軟件、BNC電纜 |
標準配置
主機 | 1臺 |
直探頭 | 1支 |
斜探頭 | 1支 |
電源適配器 | 1個 |
PC通訊軟件 | 1份 |
BNC電纜 | 1根 |
